What Is a Shallow Foundation Truck Dumper and Why It Matters

A grunt fundament lastebil dumper er en hydraulisk tippplattform hvis fundamentdybde er begrenset til tykkelsen på selve plattformen, i stedet for den fulle høyden på tippkonstruksjonen. Fordi støttegropen bare trenger å være så dyp som plattformrammen, reduseres graving på stedet, betongstøping og armeringsarbeid, noe som er grunnen til at denne utformingen av produsenten rapporterer å redusere anleggskostnadene med mer enn 60 prosent sammenlignet med en konvensjonell dypgraver dumper. Denne artikkelen forklarer hvordan den grunne konstruksjonen av lastebil-dumper fungerer, hvilke data som støtter kostnads- og sikkerhetsfordelene, hvordan den kan sammenlignes med konvensjonelle dypgravsystemer, og hva kjøpere bør se etter når de kjøper denne typen utstyr fra en produsent av lastebildumper.

Hva er en Shallow Foundation Truck Dumper

En lastebil dumper, noen ganger skrevet som lastebil-dumper eller kjøretøytipper, er et stykke laste- og losseutstyr som løfter og vipper en lastet lastebil, tilhenger eller container slik at bulkmateriale kan slippes ut ved hjelp av tyngdekraften i en trakt, grop eller mottaksstasjon. Tradisjonelle lastebildumperinstallasjoner er avhengige av en dyp fundamentgrop som rommer tiltramme, hydrauliske sylindre og motvektskonstruksjon under bakkenivå, noe som typisk krever flere meter med graving, drenering og konstruksjonsbetongarbeid før det mekaniske utstyret i det hele tatt kan installeres.

Den grunt fundament lastebil dumper design endrer dette forholdet mellom utstyret og anleggsarbeidene rundt det. I stedet for å senke vipperammen ned i en dyp grop, sitter plattformen på et grunt fundament hvis dybde kun tilsvarer tykkelsen på selve plattformstrukturen. De hydrauliske sylindrene, synkroniseringssystemet og støttebenene er konstruert slik at løfte- og tippebevegelsen skjer stort sett over bakken, og det er derfor denne konfigurasjonen noen ganger refereres til som en lastebil dumper over bakken eller lavt.

Denne tilnærmingen er spesielt relevant for anlegg i stål-, kjemisk-, sement-, kull-, korn-, olje- og matvareindustrien, hvor lastestasjoner for lastebiler og containere ofte legges til eksisterende verft som ikke opprinnelig var designet for å imøtekomme dype gropgraving, høye grunnvannsnivåer eller underjordiske verktøykonflikter.

Hvordan Shallow Pit Design senker sivilingeniørkostnader

Før du ser på diagrammet nedenfor, hjelper det å forstå hvorfor fundamentdybden er den største enkeltfaktoren for sivilingeniørkostnadene i et lastebildumperprosjekt. Hver ekstra meter gropdybde øker volumet av jord som må graves ut og fjernes, mengden konstruksjonsbetong som trengs for å holde på gropveggene, og kompleksiteten til avvannings- og dreneringssystemer som kreves for å holde gropen tørr. Dypere groper forlenger også byggeplanene, siden utgraving, støping, vanntetting og herding må fullføres i rekkefølge før det mekaniske utstyret kan installeres. Av denne grunn er produsenter som redesigner tippemekanismen for å fungere i en grunn grop, direkte rettet mot den største kostnadskomponenten i den totale installasjonen. Diagrammet nedenfor illustrerer hvordan en dumper med grunne fundamenter kan sammenlignes med en konvensjonell design med dype groper når det gjelder relative anleggskostnader.

Den donut chart above sets the conventional deep-pit truck dumper foundation at a baseline of 100 percent of civil engineering cost and shows the shallow foundation truck dumper consuming only a fraction of that baseline. The dark red arc represents the remaining cost share after adopting the shallow pit design, while the light pink arc represents the portion of cost that is eliminated. According to the manufacturer's engineering specifications, the shallow foundation configuration reduces civil construction cost by up to 70 percent, since the excavation depth is limited to the thickness of the platform rather than the full height of the tipping frame. This reduction is driven primarily by the elimination of deep excavation, reduced concrete volume for retaining structures, and a shorter dewatering and curing period before installation can proceed. A smaller pit also reduces the amount of structural steel needed for shoring during construction, which further compounds the savings on the civil works side of the project. For plant operators working with existing yards, a shallower pit reduces the likelihood of encountering buried utilities, cable trenches or high groundwater tables that commonly complicate deep excavation projects. The reduced footprint below grade also shortens the overall installation timeline, since civil contractors can complete the shallow pit and pour the supporting slab in a fraction of the time required for a deep foundation. This time saving is particularly valuable for facilities that need to bring a new truck unloading station into service quickly, such as during a plant expansion or a seasonal harvest period in grain and food processing operations. Because less excavation is required, the amount of spoil that must be trucked off site and disposed of is also reduced, which has a secondary benefit for sites with limited space for temporary soil storage. Taken together, these factors explain why the shallow foundation truck-dumper concept is positioned as a practical alternative for projects where deep pit construction is costly, slow, or constrained by site conditions.

Sammenligning av gravedybde for fundamentering av lastebildumper

Fundamentdybde er den fysiske dimensjonen som til syvende og sist driver mesteparten av kostnads- og tidsplanforskjellene beskrevet i forrige avsnitt, så det er nyttig å visualisere det direkte. I en konvensjonell lastebil dumper, må gropen være dyp nok til å huse den fulle tiltrammen, hydrauliske sylinderslag og motvektsstruktur, som vanligvis plasserer bunnen av gropen godt under den omkringliggende bakken. I en dumper med grunn fundament er gropdybden begrenset til tykkelsen på plattformstrukturen, siden vippemekanismen fungerer stort sett på eller over bakkenivå. Det horisontale søylediagrammet nedenfor uttrykker denne forskjellen ved å bruke en relativ gravedybdeindeks, der den konvensjonelle utformingen behandles som referansepunkt og den grunne fundamentdesignen vises som en proporsjonalt grunnere grop.

I diagrammet ovenfor representerer den lengre mørkerøde søylen gravedybdeindeksen til en konvensjonell dypgraver dumper, som er satt til 100 for å tjene som referanseverdi for sammenligning. Den kortere stangen rett under den representerer den grunne fundamentlastebilen dumperen, hvis gravedybdeindeks ligger på omtrent 30 på samme relative skala, i samsvar med produsentens utsagn om at gropdybden kun tilsvarer tykkelsen på plattformen. Dette visuelle gapet mellom de to stolpene er den fysiske årsaken bak kostnadsreduksjonen vist i smultringdiagrammet tidligere i denne artikkelen, siden mindre dybde betyr direkte mindre utgravingsvolum, mindre betong og mindre tid brukt på støtte og avvanning. En grunnere utgraving reduserer også risikoprofilen til selve byggefasen, fordi arbeidere tilbringer mindre tid i trange, underliggende rom og gropveggene krever mindre midlertidig støtte under støpingen. For ingeniører på stedet som vurderer en lastebil dumper for lossing av bulklaster, er denne dybdesammenligningen ofte det første praktiske filteret som brukes når man skal avgjøre om en dyp- eller grunt fundamentdesign er mulig for et gitt sted. Plasser med høyt grunnvannsnivå, eksisterende underjordiske rør eller begrenset utgravingstilgang opplever ofte at en dumper med grunt fundament er det eneste realistiske alternativet uten omfattende og kostbare utbedring av stedet. Omvendt kan områder med god plass, lavt grunnvann og ingen nedgravde brukskonflikter fortsatt velge en dyp-grop-design hvis anleggslayouthensyn gjør det å foretrekke, siden begge konfigurasjonene forblir gyldige tekniske tilnærminger avhengig av prosjektforholdene. Den relative dybdeindeksen som brukes i dette diagrammet er ment som en illustrativ sammenligning basert på plattformtykkelsesprinsippet beskrevet av produsenten, snarere enn en nøyaktig måling for en hvilken som helst spesifikk installasjon, siden faktiske gropdimensjoner varierer avhengig av modell, kapasitet og stedsspesifikk teknisk gjennomgang. Kjøpere som vurderer en lastebil-dumper for eget anlegg bør be om prosjektspesifikke fundamenttegninger fra leverandøren slik at det nøyaktige gravekravet kan bekreftes mot lokale jordforhold.

Kjernetekniske funksjoner til en Shallow Foundation Truck Dumper

Utover selve den grunne gropen, jobber flere tekniske funksjoner sammen for å gjøre denne typen lastebiler trygge, stabile og effektive å betjene på daglig basis. Disse egenskapene er spesielt relevante for anleggsledere som sammenligner et kjøp av lastebil-dumper med langsiktige vedlikeholds- og sikkerhetshensyn, i stedet for bare å se på den første installasjonskostnaden.

• Høypresisjon oljesylinder synkront stabilitetssystem : holder begge sider av vippeplattformen i bevegelse unisont, noe som forbedrer sikkerheten, reduserer vibrasjoner under drift, reduserer den mekaniske påvirkningen på oljesylindere og forlenger sylinderens levetid.
• Helautomatisk festeanordning for festehjul : sikrer lastebilens hjul automatisk slik at operatøren ikke trenger å gå inn i det støvete losseområdet for å fikse kjøretøyet manuelt, noe som støtter enkel, sikker og effektiv fjernbetjening.
• Importerte hydrauliske sylindre og pumper : valgt fra etablerte internasjonale merker for pålitelighet og lang levetid under gjentatte laste- og tippesykluser.
• Ubemannet kontrollevne : lar lastebilsjåføren fullføre losseoperasjonen uavhengig, uten å kreve en dedikert profesjonell operatør på stedet for hver syklus.
• Grunne fundament strukturell design : begrenser gropdybden til tykkelsen på plattformen, som er kjernestrukturen bak kostnadsreduksjonen for sivilingeniør som ble diskutert tidligere i denne artikkelen.

Dense features are designed to work together rather than in isolation. For example, the synchronous stability system reduces mechanical stress during each tipping cycle, which in turn supports the long service life claimed for the imported cylinders and pumps, while the automatic retaining wheel device and unmanned control capability reduce the number of operators required to be physically present in the loading zone during each cycle.

Tredimensjonal strukturell oversikt over lastebildumperplattformen

For å gjøre konseptet med grunne fundament lettere å visualisere, viser det isometriske diagrammet nedenfor de viktigste strukturelle elementene til en lastebil dumperplattform i en forenklet tredimensjonal visning. I stedet for å vise eksakte tekniske dimensjoner, er diagrammet ment å illustrere hvordan plattformen, hydrauliske støtteben, dreiehengsel og grunne fundamentplate forholder seg til hverandre i rommet. Etikettene peker på de fire strukturelle sonene som ble beskrevet tidligere i denne artikkelen: vippeplattformen der lastebilen eller containeren sitter, de hydrauliske sylinderbena som gir løftekraften, dreiehengslet ved bunnen av rampen og den grunne fundamentplaten som erstatter en dyp utgravd grop.

I den isometriske visningen ovenfor representerer den mørkerøde overflaten plattformen som lastebilen eller containeren hviler på under lasting og lossing, og det er denne overflaten som vipper gjennom sin arbeidsvinkel når de hydrauliske sylindrene strekker seg. De to vertikale støttebenene under plattformen rommer de importerte hydrauliske sylindrene som er beskrevet i avsnittet om produktegenskaper, og deres synkroniserte forlengelse er det som holder plattformen vannrett og stabil når den stiger. Ved bunnen av rampen lar svinghengslet den nedre kanten av plattformen forbli i kontakt med bakkenivået mens den øvre seksjonen løftes, som er den mekaniske detaljen som gjør en tippebevegelse over bakken mulig uten en dyp grop. Den skraverte platen under strukturen representerer selve det grunne fundamentet, og dens dybde tilsvarer bare tykkelsen på plattformstrukturen i stedet for å strekke seg ned for å imøtekomme den fulle vippemekanismen, som er det sentrale ingeniørprinsippet bak denne produktkategorien. Dette diagrammet er en forenklet fremstilling for illustrative formål og erstatter ikke prosjektspesifikke konstruksjonstegninger, som alltid bør innhentes fra produsenten før byggingen starter.

Ytelses- og sikkerhetsdesignattributter

Anleggskostnader er bare en del av beslutningen når du velger en lastebil dumper, siden daglig driftssikkerhet og langsiktig pålitelighet betyr like mye for anleggsledere. Radardiagrammet nedenfor oversetter designfunksjonene beskrevet tidligere til en enkel illustrativ vurdering på tvers av fem attributter, basert på produsentens oppgitte designegenskaper snarere enn en uavhengig laboratorietest. Den er ment å gi en kvalitativ følelse av hvor designvalgene konsentrerer fordelene, i stedet for å representere en presis numerisk målestokk mot en ekstern standard. Hver akse i diagrammet tilsvarer en av de tekniske funksjonene som allerede er diskutert i avsnittet om produktegenskaper ovenfor. Ved å lese diagrammet fra midten og utover, indikerer et punkt nærmere kanten en sterkere vektlegging av den spesielle designattributten.

Langs den operasjonelle sikkerhetsaksen er dumperen med grunne fundament plassert mot den ytre kanten av kartet fordi den automatiske festehjulsfesteanordningen fjerner behovet for en operatør for å nærme seg et lastet kjøretøy i en støvete lossingssone. Levetidsaksen for sylinderen gjenspeiler kombinasjonen av det synkrone stabilitetssystemet og bruken av importerte sylindre og pumper, som begge beskrives å bidra til lengre levetid for de hydrauliske komponentene. Automatiseringsnivåaksen gjenspeiler den ubemannede kontrollevnen, som lar lastebilsjåføren betjene utstyret direkte uten at en dedikert operatør er tilstede for hver syklus. Vibrasjonskontrollaksen gjenspeiler det synkrone stabilitetssystemets rolle i å holde plattformen i vater under løfting, noe som reduserer mekanisk støt som overføres til sylindrene og støttestrukturen. Aksen for enkel vedlikehold gjenspeiler en kombinasjon av færre bevegelige deler som er eksponert under vinkel, på grunn av det grunne fundamentet, og den generelle designfilosofien om å redusere manuell intervensjon under normale driftssykluser. Fordi selve gropen er grunnere, er rutinemessig inspeksjon og vedlikehold av fundamentområdet generelt mer tilgjengelig enn i en dyp-grop-installasjon, hvor teknikere kan trenge å gå ned i et begrenset rom for å inspisere strukturelle elementer. Det er verdt å gjenta at dette radardiagrammet er en kvalitativ illustrasjon av designets uttalte prioriteringer i stedet for et sertifisert testresultat, og anleggsingeniører som vurderer en spesifikk lastebil-dumpermodell bør be om produsentens tekniske datablad og, der det er aktuelt, tredjeparts inspeksjonsrapporter for den eksakte modellen som vurderes. Lesere som sammenligner flere leverandører bør behandle denne typen diagram som et utgangspunkt for å stille detaljerte tekniske spørsmål i stedet for som et endelig grunnlag for anskaffelsesbeslutninger alene.

Reduksjon av sivile byggekostnader på et øyeblikk

Fordi sivilingeniørkostnader er det enkelttallet som oftest siteres når man diskuterer dumpere med grunne fundamenter, er det nyttig å presentere det en gang til i et dedikert måleformat som oppsummerer hele diskusjonen i en enkelt visualisering. Måleren nedenfor viser den rapporterte kostnadsreduksjonsoppnåelsen for det grunne fundamentdesignet i forhold til en konvensjonell dyp-grop-installasjon, uttrykt som en prosentandel av det maksimale tallet referert til av produsenten. Dette diagrammet er ment å fungere som en hurtigreferanse for lesere som vil ha overskriftsnummeret uten å lese gjennom hele kostnadsoversikten diskutert tidligere i artikkelen. Nåleposisjonen tilsvarer direkte produsentens oppgitte reduksjonsområde på omtrent 60 til 70 prosent avhengig av prosjektforholdene.

Den needle in this gauge chart points close to the upper portion of the scale, illustrating that the manufacturer's reported reduction of up to 70 percent represents a substantial share of the theoretical maximum on this illustrative 0 to 100 percent scale. This single figure summarizes everything discussed in the earlier sections of this article: less excavation depth translates into less concrete, less shoring, less dewatering, and a shorter overall construction schedule before the truck dumper can be commissioned. For budget planning purposes, procurement teams can use this figure as a starting reference point when comparing quotations for civil works between a conventional deep-pit truck dumper and a shallow foundation truck dumper on the same site. It is important to note that the exact percentage achieved on any individual project depends on local soil conditions, the depth of the water table, the specific model and capacity selected, and the civil contractor's own pricing, so the 60 to 70 percent range should be treated as a representative figure rather than a guaranteed outcome for every installation. Even accounting for this variability, the direction of the saving is consistent across projects, since the underlying engineering principle, limiting pit depth to platform thickness, applies regardless of site-specific conditions. Facilities considering a new truck unloading station, or looking to replace an aging deep-pit dumper, may find that the shallow foundation approach shortens the time between project approval and commissioning, since civil works are typically the longest lead-time item in this type of installation. For multinational operators managing several plants across different regions, standardizing on a shallow foundation truck-dumper design can also simplify civil engineering specifications across sites with varying soil and groundwater conditions, since the foundation requirement is less sensitive to those variables than a deep-pit design would be.

Typiske industrier som bruker Shallow Foundation Truck Dumpere

Dumperutstyr for lastebiler, inkludert konfigurasjonen av grunne fundament, brukes på tvers av en rekke bulkmaterialhåndteringsindustrier der lastebiler, tilhengere eller containere må losses raskt og sikkert. Tabellen nedenfor oppsummerer noen av sektorene der denne typen utstyr ofte brukes, sammen med den generelle typen materiale som vanligvis håndteres i hvert enkelt tilfelle.

Fordi lossebehovene er forskjellige på tvers av disse bransjene, spesifiseres en lastebildumper ofte sammen med annet automatisk laste- og losseutstyr, slik som sidedumpere, billasteutstyr og containerflippere, slik at et enkelt sted kan håndtere flere kjøretøy- og containertyper gjennom samme lossestasjon.

Velge en Shallow Foundation Truck Dumper Produsent

Når de vurderer en lastebil dumperprodusent eller grossist for et grunt fundamentprosjekt, ser kjøpere vanligvis forbi de overordnede kostnadsbesparelsene og vurderer flere tilleggsfaktorer før de tar en innkjøpsbeslutning. Følgende liste oppsummerer hovedpunktene som anskaffelses- og ingeniørteam vanligvis vurderer når de sammenligner leverandører av automatisk laste- og losseutstyr.

1. Om leverandøren kan gi prosjektspesifikke konstruksjons- og fundamenttegninger fremfor kun generiske markedsføringsdimensjoner.
2. Den brand and specification of the hydraulic cylinders and pumps used in the system, since these components directly affect long-term reliability.
3. Hvorvidt festehjulet og kontrollsystemet støtter ubemannet eller fjernbetjening tilpasset kjøperens bemanningsmodell.
4. Den manufacturer's track record and experience across the buyer's specific industry, whether that is steel, chemical, cement, coal, grain or food processing.
5. Eksporterfaring og ettersalgsstøtte for kjøpere som befinner seg utenfor produsentens hjemland.

Å jobbe gjennom denne sjekklisten med en kortliste over leverandører eller grossister bidrar til å sikre at utstyret som til slutt er valgt samsvarer med både anleggets sivilingeniørbegrensninger og anleggets daglige driftskrav.

Om Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. er en nasjonal høyteknologisk bedrift hovedsakelig engasjert i forskning og utvikling og produksjon av intelligent logistikkutstyr. Selskapet leverer systematiske løsninger for automatisk lasting og lossing av biler og containere til kunder på tvers av ulike bransjer. Det gir brukerne helhjertet ulike typer automatisk laste- og losseutstyr, inkludert bakdumpere, sidedumpere, billasteutstyr og containerflipper, og er et av selskapene med et relativt komplett utvalg av automatisk laste- og losseutstyr for biler og containere i Kina.

Den company's products are widely used in the steel, chemical, cement, coal, grain, oil and food industries, and are exported to Japan, Brazil, Egypt, Pakistan, India, the Middle East and Southeast Asian countries. The annual sales volume and technical performance of its automatic loading and unloading equipment for cars are in a leading position in China, and typical international users include Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group and Saint-Gobain Group.

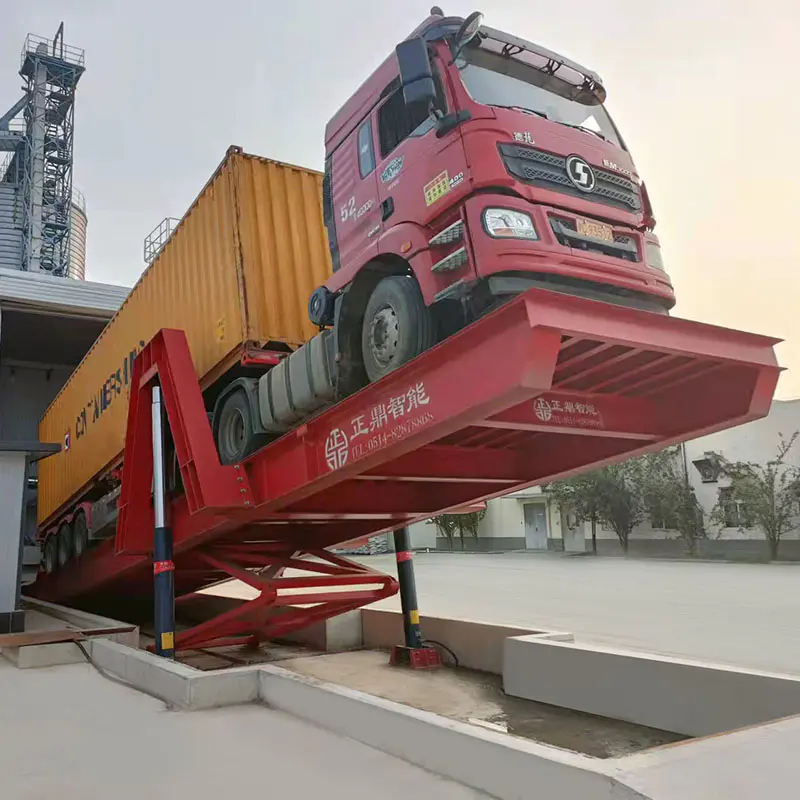

Den image above shows a shallow foundation truck dumper lifting a loaded truck and container trailer during an unloading cycle, illustrating how the platform rises above grade while the supporting foundation beneath it remains shallow, consistent with the platform-thickness design principle described throughout this article.
